Produire de l’hydrogène à partir du soleil, de l’eau et de matériaux peu coûteux, c’est l’idée au cœur de cet article. Si tu t’intéresses au stockage d’énergie, à la transition énergétique ou aux technologies propres, le sujet est simple à résumer : il s’agit de transformer directement l’énergie solaire en hydrogène, sans passer par une chaîne de conversion trop lourde, avec à la clé une production d’énergie potentiellement décarbonée et stockable.
Concrètement, l’enjeu est énorme. L’hydrogène peut ensuite servir à produire de l’électricité ou de la chaleur à la demande, par exemple dans une pile à combustible, dans des usages industriels ou à plus grande échelle. Le problème, c’est que l’hydrogène utilisé aujourd’hui est encore majoritairement fabriqué à partir d’énergies fossiles. D’où l’intérêt de solutions comme la photo-électrochimie, qui vise à utiliser directement la lumière solaire pour casser les molécules d’eau et produire de l’hydrogène.
L’essentiel a retenir : cette recherche explore une nouvelle famille de matériaux pour produire de l’hydrogène solaire plus efficacement et à moindre coût.
- Le principe consiste à convertir directement la lumière du soleil en hydrogène à partir d’eau.
- Les photo-électrodes III-V sur silicium visent un meilleur compromis entre performance et coût.
- Les défauts cristallins ne sont pas seulement pénalisants : ici, ils deviennent utiles.
- Les parois d’antiphase peuvent se comporter comme des inclusions métalliques locales.
- La preuve de concept montre une production d’hydrogène en laboratoire avec des performances prometteuses.
- Le silicium réduit le coût et l’empreinte environnementale par rapport à des substrats plus coûteux.
- La stabilité du matériau reste le point clé avant un passage à plus grande échelle.
Une nouvelle approche
Dans cette recherche, le consortium réuni autour de scientifiques rennais a choisi une voie assez originale : au lieu de considérer certains défauts cristallins comme un problème à éliminer, il s’agit de les exploiter comme une ressource. C’est précisément ce changement de regard qui rend l’approche intéressante. Dans la pratique, ce type d’innovation compte beaucoup, parce qu’en énergie comme en électronique, les meilleurs résultats viennent souvent d’un compromis intelligent entre performance, coût de fabrication et stabilité.
Les matériaux étudiés appartiennent à la famille des semi-conducteurs III-V. Si tu n’es pas familier avec ce terme, retiens simplement qu’il s’agit de matériaux très performants pour interagir avec la lumière et les charges électriques. On les retrouve déjà dans des applications exigeantes : lasers, LED, capteurs optiques ou cellules solaires de haute performance. Leur limite, en revanche, est bien connue : ils coûtent cher, notamment lorsqu’on les utilise sur des substrats dédiés.
C’est là que le silicium change la donne. Le silicium est abondant, maîtrisé industriellement et beaucoup moins coûteux. Depuis des années, les chercheurs essaient donc de déposer des couches très fines de matériaux III-V sur silicium pour combiner le meilleur des deux mondes : les propriétés optiques des III-V et la base économique du silicium. Sur le papier, c’est idéal. Dans les faits, cela crée souvent des tensions dans le cristal et donc des défauts structurels.
Pourquoi cette approche est différente
Jusqu’ici, la logique dominante consistait à réduire ces défauts autant que possible, car ils dégradent souvent les performances d’un laser ou d’une cellule solaire. Mais ici, l’équipe montre que certaines irrégularités, loin d’être seulement nuisibles, possèdent des propriétés physiques inédites. Autrement dit, on ne cherche plus seulement à fabriquer un cristal “parfait” : on cherche un cristal utile, fonctionnel, capable d’optimiser la conversion de lumière en charges électriques.
Ce que cela change pour toi, si tu t’intéresses aux technologies de production d’énergie, c’est qu’on ouvre une voie potentiellement plus réaliste pour industrialiser l’hydrogène solaire. Une technologie n’a pas besoin d’être théoriquement élégante pour être utile ; elle doit surtout être fabriquable, stable, efficace et économiquement tenable. C’est exactement le type de critères que cette approche tente de réunir.
De surprenantes propriétés

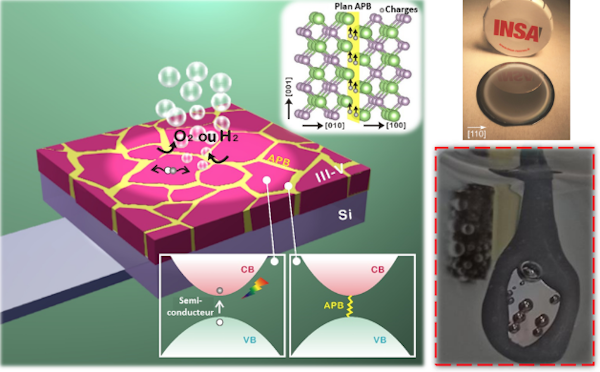

Le cœur de l’étude repose sur un défaut cristallin bien particulier : les parois d’antiphase, souvent abrégées en APB. En termes simples, il s’agit de zones où l’organisation atomique s’inverse localement. Ce type de défaut est généralement considéré comme indésirable dans les semi-conducteurs. Pourtant, ici, il révèle un comportement étonnant : à l’échelle atomique, il peut agir comme une inclusion métallique au sein d’un matériau qui reste globalement semi-conducteur.
